HDPEパイプ用のメカニカルカップリングとは何ですか?

メンテナンス作業員が、濡れた溝に漏れている、埋設された HDPE 送水管に到着します。電気融合機も発電機もなく、重いバットフュージョンリグを動かすのに十分なスペースもありません。 1 時間以内に、作業員は損傷した部分を切り取り、機械的なカップリングを滑らせ、ボルトを締め、接合部の圧力テストを行います。それが HDPE パイプ用のメカニカルカップリングの主な仕事です。

簡単に言うと、HDPE パイプ用のメカニカル カップリングは、パイプの外側を締め付けることによって 2 つのパイプ端を結合する非融着接続デバイスです。エラストマーシール、剛性ハウジング、およびボルトリング、ねじナット、圧縮セグメントなどの機械的締め付け要素を使用します。 HDPEパイプの表面は溶けず、溶接に電力は必要ありません。

機械的カップリングはモノリシックなパイプ壁を作成しません。代わりに、シールを通じて圧力を伝達し、摩擦、ねじ山、またはポジティブ ロッキング プロファイルを通じて軸方向の力を伝達する、密閉された機械的ジョイントを作成します。この違いは、圧力定格、埋設設置、長期メンテナンスにとって重要です。

このため、機械的カップリングは、修理作業、一時的なバイパス、移行接続、および融着が現実的ではない状況において価値があります。これらは、長い新規パイプラインにとって常に最も安価なソリューションであるとは限りませんが、別の一連の問題を解決します。

以下の段落では、当社独自の HDPE パイプおよび継手の工場内で観察した内容に基づいて、主なカップリングのタイプ、圧力に関する考慮事項、取り付け手順、よくある間違い、実際の選択基準について説明します。

HDPE パイプ上での機械的カップリングの仕組み

すべての機械的カップリングは同じ基本原理に基づいて機能します。つまり、半径方向の圧縮によってシールが形成され、カップリング本体が 2 つのパイプの端を位置合わせして保持します。設置者がナットまたはボルトのセットを締めると、カップリングが 1 つまたは複数のエラストマー ガスケットを HDPE パイプの外壁に押し付けます。 HDPE は熱可塑性プラスチックであるため、圧縮時にパイプの表面がわずかに変形し、ガスケットが表面の凹凸を埋めるのに役立ちます。

ジョイントの強度は、シールの半径方向の圧縮量、圧力下での膨張に抵抗するハウジングの能力、および 2 つのパイプ端間の軸方向の拘束量の 3 つの要素によって決まります。

重要な違いは、拘束と非拘束です。拘束された機械的カップリングは、内部圧力、熱収縮、または地面の動きによって引き起こされる引き抜き力に抵抗するように設計されています。拘束されていないカップリングは、短いテストでは圧力を保持できますが、軸方向の力が大きい場合は滑り落ちてしまう可能性があります。埋設管の場合は、カップリングのポジティブグリップ機構の有無やスラストブロックの必要性を必ずご確認ください。

HDPE パイプは温度変化に応じて伸縮するため、機械的カップリングの設計で軸方向の小さな動きを許容するか、周囲の設置を抑制する必要があります。これは、直射日光にさらされる地上のパイプでは特に重要です。

HDPEパイプ用のメカニカルカップリングの主な種類

メカニカルカップリングは単一の製品ファミリーではありません。 HDPE パイプには少なくとも 4 つの一般的な設計が使用されています。圧縮スリーブ カップリング、フランジ接続、ネジ付き移行継手、およびボルト付き分割スリーブ カップリングです。それぞれに、取り付けロジック、圧力容量、メンテナンス動作が異なります。

タイプを選択するときは、実際に必要な接続から始めます。 2 つのプレーン HDPE パイプ端を結合する場合、圧縮スリーブ カップリングが最も直接的な解決策です。ポンプフランジに接続する場合は、フランジアダプターを使用してください。ネジ付き金属コンポーネントに接続する場合は、ネジ付き移行フィッティングを使用します。

メカニカルカップリングと溶融溶接: 主な違い

融着は、HDPE 分子を一緒に溶かすことによって永久的なモノリシック接合を作成します。メカニカルカップリングは、エラストマーをパイプに押し付けることによって分離可能なジョイントを作成します。通常、新しい埋設水およびガスパイプラインの最初の選択肢は溶融です。通常、修理、緊急作業、移行、および現場に核融合装置を持ち込むことができない設置には、機械的カップリングがより実用的な選択肢です。

融着が可能なパイプラインでは、老化する可能性のあるエラストマーに依存しないため、融着が依然として最も一般的な接合方法です。しかし、核融合には実際の限界があります。電力、清潔または乾燥した表面、訓練を受けたオペレーター、パイプの周囲に十分なスペースが必要です。機械的カップリングは、そのような条件が存在しない状況向けに意図的に設計されています。

完全な溶接プログラムを選択する前に、融合方法自体を比較する価値があります。私たちの ソケット融合とバット融合の比較 各プロセスが実際のパイプライン プロジェクトのどこに当てはまるかを説明します。

機械的カップリングが好ましい選択である場合

メカニカルカップリングは、すべての溶融溶接に代わるものではありません。これらは、緊急修理、一時的なバイパス、混合材料の移行、限られたスペースへの設置、フランジ付き機器への接続など、特定の条件で推奨されるソリューションです。

機械式カップリングは、都市給水、灌漑ネットワーク、鉱山スラリーライン、工業用プロセス配管、海洋用途で一般的です。建築設備では、特に溶融溶接のアクセスが制限されている場合に、HDPE 排水システムやサイフォン システムに機械式ジョイント タイプも使用されます。

圧力定格と技術的限界

正しく選択された機械的カップリングは、HDPE パイプ自体と同じ公称圧力クラスを処理できます。実際の限界はシールだけでなく、軸方向の引き抜きや温度に関連したパイプの動きに対するカップリングの抵抗も伴います。

パイプの SDR は、特定の公称サイズの外径に影響しますが、より重要なのは、壁の剛性とパイプが許容できる半径方向の圧縮量に影響します。外径は同じですが、ガスケットの圧縮範囲とグリップの動作が異なるため、SDR 11 用に設計されたカップリングは SDR 17 にも適合します。カップリングのラベルに記載されている肉厚範囲を必ず確認してください。

圧力定格だけでは、カップリングが拘束されているかどうかはわかりません。拘束されていない機械的カップリングは、静的試験では圧力を保持できますが、寒冷気候によりパイプが収縮したり、土壌の動きによってジョイントが引き離されたりすると破損する可能性があります。埋設パイプラインの場合は、拘束カップリング、外部アンカー システム、またはスラスト ブロックを使用します。

温度も HDPE の長期的な挙動を変化させます。動作温度が高くなると、許容作動圧力が低下します。システムが 20°C を超える温度で動作する場合は、より厚いパイプ壁を選択し、メカニカル カップリングのガスケット材質が流体温度に対して定格であることを確認してください。 EPDM ガスケットは水には一般的ですが、炭化水素や一部の化学物質とは互換性がありません。

機械接続用のねじ込み製品および圧縮製品

当社独自の生産プログラムによると、最も関連性の高い 2 つの機械接続ファミリーは、HDPE ねじ込み継手と PE/PP 圧縮継手です。これらは補完的です。接続点に BSP または NPT ねじがある場合はねじ込み継手が使用され、熱を使わずに単純なソケット接続が必要な場合は圧縮継手が使用されます。

パイプおよび継手のメーカーとして、当社はねじを PE100 本体に直接機械加工または成形します。これにより、接液部に別個の金属インサートが混ざることがなくなり、継手の軽量化が図られ、取り付け者はシール用にきれいなねじ山形状を得ることができます。 PE/PP シリーズの圧縮継手は、同様の機械原理で機能します。インサートがパイプ端に配置され、キャップが締められ、O リングまたはガスケットがパイプ壁に圧縮されます。

どちらの製品ファミリーも実際の設置の問題を解決します。ポリエチレンラインをステンレス鋼ポンプに接続する請負業者は、HDPE 側でおねじアダプタを使用し、機器側には標準ねじ付きフランジまたはユニオンを使用できます。融着装置を使用せずに低圧給水ラインを修理するメンテナンス チームは、PE/PP 圧縮ソケット継手を使用して数分で作業を完了できます。

耐食性パイプ接続用 HDPE おねじアダプタ このアダプターは HDPE パイプをネジ付き金属機器に接続し、耐薬品性と漏れ防止のシールを提供します。軽量設計により設置が簡単になり、混合材料システムに最適です。 製品を見る→

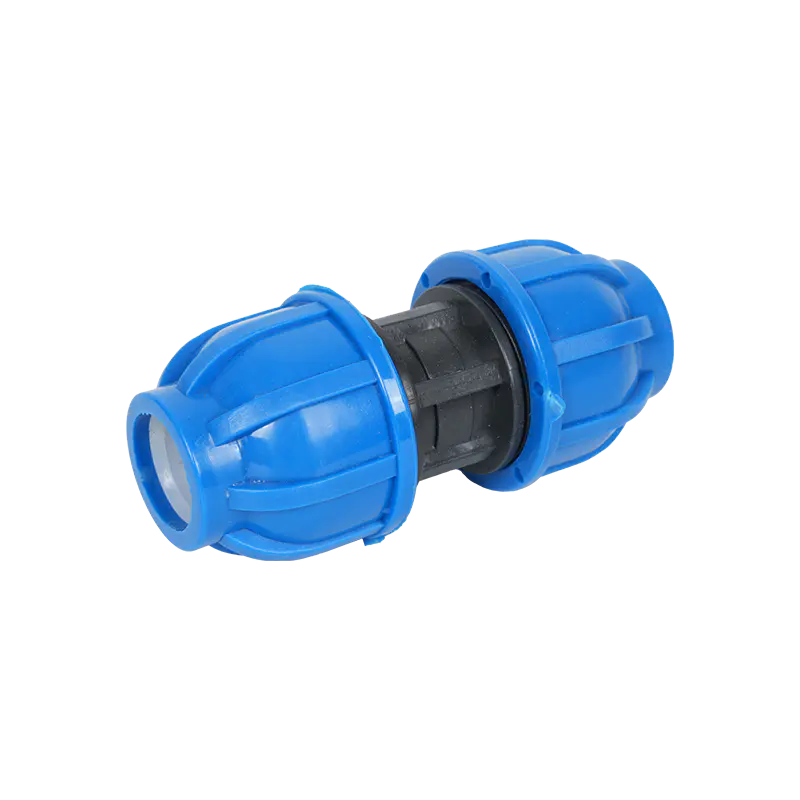

工具不要のパイプ接合用 PE/PP 圧縮ソケット このソケットは、溶接や熱融着を行わずに、圧縮機構を使用して同径のパイプを接合し、漏れのない確実な嵌合を実現します。迅速な修理が重要な水道、ガス、灌漑用途に適しています。 製品を見る→

機械的カップリングの段階的な取り付け手順

パイプの準備が不十分な場合、最速の機械的カップリングの取り付けは依然として失敗します。メカニカルシールは外面に対する圧縮に依存するため、パイプ端をきれいに切断し、面取りし、きれいにして、正しい深さまで挿入する必要があります。

1. 配管外径、肉厚、SDRをご確認の上、カップリングを選定してください。公称サイズで十分であると考えないでください。
2. パイプカッター、マイターボックス付きハンドソー、またはホイールカッターを使用して、HDPE パイプを正方形に切断します。ガスケットを損傷する可能性があるので、荒いスパイラルカットは避けてください。
3. パイプ端の外側エッジを面取りまたはバリ取りします。 15 ～ 30 度の面取りにより、パイプが所定の位置から転がることなくガスケットに滑り込みやすくなります。
4. パイプの外面をきれいにします。ガスケットと接触する領域から泥、グリース、剥がれたPEチップ、表面の水分を取り除きます。
5. カップリング本体の挿入深さマークを確認してください。刻印がない場合は、パイプ端を2本並べて深さを測ってから組み立ててください。
6. ハウジング、圧縮リング、ガスケットを正しい順序でパイプ上にスライドできる程度にカップリングを分解します。
7. 最初のパイプ端を奥まで挿入し、次に 2 番目のパイプ端を両方ともスリーブ内に正しく配置されるまで挿入します。
8. ボルトまたはナットは手で均等に締め、トルクレンチを使用して十字に締めます。一方を完全に締める前に、もう一方を完全に締めないでください。
9. パイプが同じ位置に保たれていること、およびパイプの端の間の隙間が均等であることを確認します。片側に隙間があるとシール性能が低下する可能性があります。
10. システムの作動圧力に従って、ジョイントをゆっくりと圧力テストします。初期圧力保持中および熱安定化後のカップリングに漏れがないか注意してください。

カップリングにトルク仕様が定められている場合は、それに従うようにしてください。締めすぎると、PE パイプの壁がつぶれたり、ガスケットが間違った位置に押し出される可能性があります。締め付けが不十分だと、シールが使用圧力に耐えられなくなります。トルクレンチの投資は、埋設継手を掘り起こす費用に比べれば少額です。

よくある間違いと調達リスク

HDPE パイプの機械的カップリングの故障のほとんどは、不適切なカップリング設計によって引き起こされるものではありません。これらは、間違ったサイズ設定、不十分な表面処理、不均一な締め付け、または軸方向の拘束が必要なパイプラインでの非拘束カップリングの使用によって発生します。これらの問題は、設置者がメカニカル ジョイントをクランプではなく精密アセンブリとして扱う場合に回避できます。

メーカーからメカニカルカップリングを購入する場合は、正確な肉厚範囲、トルク仕様、ガスケット化合物、および圧力試験証明書を求めてください。これら 4 つの質問に答えられないサプライヤーは、安全に設置するための十分な情報を提供していないことになります。

HDPE パイプ用の機械的カップリング選択チェックリスト

短いチェックリストは、エンジニアリング チームがブランド名や曖昧な説明に頼らずにオファーを比較するのに役立ちます。プロジェクトとして承認される前に、すべての機械的カップリングについて同じ質問に答える必要があります。

• パイプの外径と壁の厚さ: カップリングを DN だけでなく、正確な PE パイプの寸法に合わせてください。
• 圧力クラス: カップリング圧力定格が実際の動作温度で必要な使用圧力と等しいかそれを超えていることを確認してください。
• 終端負荷抵抗: カップリングが拘束されているかどうか、および推力のブロックが依然として必要かどうかを判断します。
• ガスケットの互換性: エラストマーが液体、温度、化学薬品への暴露に適合することを確認してください。
• 組み立てスペース: 作業員がボルトまたはナットに手が届き、取り付けられたパイプの周りでトルク レンチを使用できることを確認します。
• 検査とテスト: カップリングのマーキング、テスト記録、および設置に関する資料が各バッチに付属していることを確認してください。
